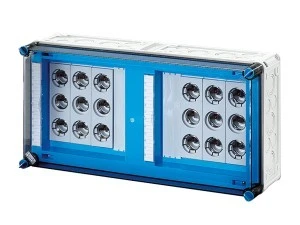

Skrzynka Mi z podst. bezpiecz., IP 65, wlk.4 - 600x300x170, 6x63A, E33, szyny zb.250A Mi 3463 2000629
Skrzynka rozdzielcza typu Mi przeznaczona do montażu zewnętrznego z sześcioma podstawami na wkładki bezpiecznikowe DIII; służy do lokalnej ochrony obwodów i dystrybucji energii w instalacjach compact o prądzie obciążenia do 63 A na grupę.
Cechy techniczne
- Wymiary zewnętrzne: 600 × 300 × 170 mm; masa netto: 9,22 kg.
- Obudowa z poliwęglanu odpornego na uderzenia; klasa ochrony izolacyjnej II (podwójna izolacja).
- Stopień ochrony: IP65 — ochrona przed pyłem i strumieniami wody.
- 6 podstaw na wkładki bezpiecznikowe DIII (6 grup), prąd znamionowy obwodu In = 63 A.
- Szyny zbiorcze o prądzie znamionowym 250 A (prąd wyłącznika głównego 250 A).
- Napięcie znamionowe Un = 500 V; napięcie znamionowe izolacji Ui = 690 V AC / 1000 V DC.
- Znamionowa wytrzymałość prądu krótkotrwałego Icw = 15 kA przez 1 s; prąd udarowy szczytowy Ipk = 30 kA.
- Przezroczysta pokrywa zapewniająca podgląd stanu wkładek bez konieczności otwierania.
- Możliwość rozbudowy: konstrukcja umożliwia modyfikacje i adaptację układu wewnętrznego.
- Zgodność konstrukcji obudowy z wymaganiami dotyczącymi rozdzielnic niskonapięciowych (odniesienie do norm sprzętowych zastosowanej konstrukcji).
Zastosowanie produktu
- Rozdział i ochrona obwodów w instalacjach zewnętrznych: przyłącza budynków, stanowiska robocze, szafki przyłączeniowe.
- Dystrybucja energii w obiektach przemysłowych i komercyjnych wymagających stopnia ochrony IP65.
- Aplikacje wymagające zabezpieczenia kilku grup obwodów za pomocą wkładek DIII z centralną szyną zbiorczą 250 A.
- Miejsca gdzie potrzebny jest dostęp wzrokowy do stanu zabezpieczeń dzięki przezroczystej pokrywie oraz możliwość późniejszej rozbudowy układu.
