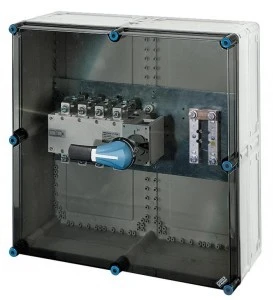

Skrzynka przełącznikowa Mi, IP 65, wlk. 8 napęd zewn., 250 A, 4-bieg. +PE, I-0-II Mi 7882 20001135
Skrzynka przełącznikowa Mi 7882 20001135 to rozdzielnica z przełącznikiem mocy przeznaczona do przełączania obwodów siłowych i sterowania trójfazowymi napędami zewnętrznymi 4‑biegowymi; znajduje zastosowanie w instalacjach przemysłowych i technicznych wymagających stopnia ochrony IP65.
Cechy techniczne
- Napięcie znamionowe: 415 V
- Prąd znamionowy skrzynki: 250 A
- Zdolność łączeniowa: do 50 kA
- Materiał obudowy: poliwęglan; stopień ochrony IP65; odporność na uderzenia IK08
- Zakres pracy: temperatura od -5 °C do +40 °C; wilgotność do 100%
- Wymiary (S × W × G): 600 × 600 × 324 mm; masa: 15,6 kg
- Liczba faz: 3
- Prąd znamionowy wyłącznika głównego: 200 A
- Funkcje przełącznika: 4‑bieg., pozycje I‑0‑II; zacisk ochronny PE (+PE)
- Z pokrywą transparentną: tak; z gniazdem wtykowym: nie
- Możliwość rozbudowy: tak; bez wbudowanej ochrony przeciwprzepięciowej i bez transformatora dzwonkowego
- Zgodność: zestaw spełnia wymagania DIN EN IEC 61439-2; producent deklaruje zgodność z normami DIN EN 61439-2 oraz dyrektywami UE (m.in. 2014/35/UE, RoHS 2015/863/EU) i oświadcza zgodność z REACH (oświadczenie z 14.02.2025).
Zastosowanie produktu
- Przełączanie i rozdział obwodów siłowych w instalacjach przemysłowych oraz technicznych zasilanych trójfazowo do 250 A.
- Sterowanie zewnętrznymi napędami czterobiegowymi, gdzie wymagane są pozycje I‑0‑II i połączenie ochronne PE.
- Montaż w warunkach osłoniętych — obudowa IP65 zabezpiecza przed pyłem i strumieniami wody, umożliwiając instalacje w środowiskach narażonych na wilgoć, przy zachowaniu zaleceń producenta.
- Rozbudowa i adaptacja instalacji dzięki możliwości rozbudowy — stosowanie dodatkowych elementów zgodnych z wymiarami i specyfikacją skrzynki.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy skrzynka może być montowana na zewnątrz bez dodatkowej osłony?\nNie. Producent określa przeznaczenie do montażu w warunkach osłoniętych. Mimo stopnia ochrony IP65 skrzynka powinna być instalowana zgodnie z zaleceniami montażowymi, aby uniknąć bezpośredniego wystawienia na ekstremalne warunki atmosferyczne.
