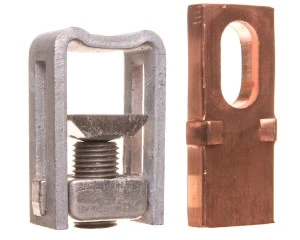

Zacisk przyłączeniowy do szyn elastycznych 630A VA630 HPL6600165
Zacisk przyłączeniowy VA630 HPL6600165 to jednostronny zacisk do bezpośredniego łączenia przewodów z izolowaną szyną elastyczną miedzianą. Przeznaczony do instalacji rozdzielczych, szynobusów i punktów przyłączeniowych o obciążeniu do 630 A.
Cechy techniczne
- Prąd znamionowy: 630 A
- Rodzaj: zacisk przyłączenia bezpośredniego, 1 biegun
- Wymiary dopasowania szyny: 20 mm × 11 mm (Cu)
- Materiał przewodzący: miedź (Cu)
- Moment dokręcania: 23 Nm
- Szerokość produktu: 34 mm
- Liczba zacisków na biegun: 1
- Masa netto: 0,307 kg
- Numer produktu: 6600165, Klasa ETIM: EC001894 (ETIM-6.0)
- Deklaracja REACH (14.02.2025): producent informuje o braku substancji z listy kandydatów (SVHC) w stężeniu >0,1% w produkcie i opakowaniu
Zastosowanie produktu
- Bezpośrednie przyłączenie przewodów do izolowanej szyny elastycznej miedzianej w rozdzielnicach i systemach dystrybucji mocy
- Stosowanie w punktach zasilania o natężeniu do 630 A, gdzie wymagany jest pojedynczy biegun przyłączeniowy
- Montaż w instalacjach przemysłowych i budynkowych z użyciem izolowanych szyn elastycznych o wymiarach 20×11 mm
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jakie narzędzie należy użyć do montażu?
Zaleca się użycie klucza dynamometrycznego do dokręcenia śruby zacisku z momentem 23 Nm, aby zapewnić prawidłowy docisk bez przekręcenia elementów przewodzących.
- Czy produkt zawiera szynę N lub PE lub jest przeznaczony do ich montażu?
Nie — VA630 HPL6600165 jest jednostronnym zaciskiem na pojedynczy biegun i nie zawiera szyn N ani PE.
