Ogranicznik przepięć 3P Typ 2 DG M TNC 275V AC 20kA 952330

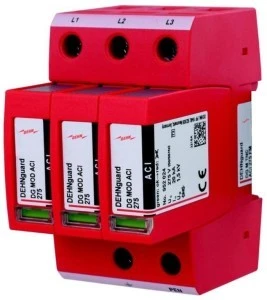

Ogranicznik przepięć modułowy DEHNguard DG M TNC ACI 275 (952 330) przeznaczony do ochrony instalacji trójfazowych w systemach TN-C; łączy wyłącznik i iskiernik z techniką Advanced Circuit Interruption (ACI) i funkcją Thermo Dynamic Control, umożliwiając szybkie odłączenie obwodu po zadziałaniu.
Cechy techniczne
- Technologia: Advanced Circuit Interruption (ACI) — moduł składa się z wyłącznika i iskiernika.
- Przeznaczenie: 3P, typ 2, konstrukcja TNC do sieci trójfazowych.
- Napięcie znamionowe AC: 230/400 V; maksymalne napięcie trwałej pracy (Uc): 275 V.
- Znamionowy prąd wyładowczy: 20 kA.
- Poziom ochrony (up): ≤ 1,5 kV.
- Wskaźnik stanu: zielony (czynny) / czerwony (uszkodzony/zadziałanie).
- Temperatura pracy: od -40 °C do +80 °C.
- Montaż: szyna DIN 35 mm; obudowa z czerwonego termoplastu; stopień ochrony IP20 (wewnątrz pomieszczeń).
- Gotowy do podłączenia, konstrukcja modułowa ułatwia wymianę elementu po zadziałaniu.
Zastosowanie produktu
- Ochrona głównych rozdzielnic i obwodów końcowych w instalacjach trójfazowych 230/400 V.
- Stosowanie w instalacjach TN-C wymagających ochrony typu 2 przed przepięciami przemysłowymi i łączeniowymi.
- Zabezpieczenie urządzeń elektronicznych i obwodów w budynkach użyteczności publicznej, obiektach przemysłowych i instalacjach komercyjnych (wewnętrzne rozdzielnice).
- Montaż w rozdzielnicach na szynie 35 mm, bezpośrednie podłączenie do szynowego układu zasilania.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Co oznacza wskaźnik zielony/czerwony i jakie czynności należy wykonać po zadziałaniu?
Zielony wskazuje, że ogranicznik przepięć jest czynny; czerwony informuje o zadziałaniu/ uszkodzeniu modułu ACI. Po zaobserwowaniu koloru czerwonego należy odłączyć zasilanie obwodu i wymienić moduł ogranicznika zgodnie z procedurami bezpieczeństwa i instrukcją producenta.
