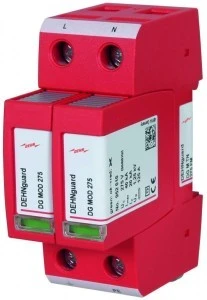

Ogranicznik przepięć Typ 2 2P 20kA 1,5kV DEHNguard M TN 275 FM 952205
Ogranicznik przepięć przeznaczony do jednofazowych instalacji w układzie TN, realizujący ochronę typu 2 na poziomie rozdzielnic mieszkaniowych, komercyjnych i przemysłowych. Modułowa konstrukcja umożliwia wymianę modułów ochronnych bez demontażu podstawy.
Cechy techniczne
- Typ urządzenia: ogranicznik przepięć Typ 2, 2-biegunowy (2P)
- Znamionowe napięcie AC: 230 V; maksymalne napięcie trwałej pracy (Uc): 275 V
- Znamionowy prąd wyładowczy (8/20) — wartość szczytowa: 20 kA
- Poziom ochrony (Up): 1,25 kV
- Rozmiar: 2 moduły; montaż na szynie DIN 35 mm
- Przekrój przewodu przyłączanego (elastyczny): 1,5–25 mm²; przewodu sztywnego: 1,5–35 mm²
- Sygnalizacja zadziałania: optyczna na urządzeniu; styk do zdalnej sygnalizacji dostępny
- Stopień ochrony obudowy: IP20; temperatura pracy: -40 °C do +80 °C
- Funkcje dodatkowe: modułowa konstrukcja z podstawą, system kontroli termicznej (Thermo Dynamic Control), masa: 232 g
- Certyfikaty / normy: KEMA, VDE, UL, ATEX, IECEx; zgodność z EN 61643-11 (w zakresie certyfikacji)
Zastosowanie
- Ochrona instalacji jednofazowych w układach TN — tablice rozdzielcze budynków mieszkalnych, obiektów handlowych i lekkich instalacji przemysłowych
- Ochrona urządzeń końcowych: zasilacze UPS, falowniki, sterowniki PLC, elektronika pomiarowa
- Montaż na szynie DIN 35 mm w polach dystrybucji jako ogranicznik typu 2 w kaskadzie ochrony przepięciowej
- Możliwość integracji z systemami sygnalizacji zdalnej poprzez dostępny styk alarmowy
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy ogranicznik przepięć DEHNguard M TN 275 FM 952205 może być instalowany w strefach zagrożenia wybuchem?
Wersje certyfikowane do użytku w strefach (zgodne z IECEx/ATEX) mogą być stosowane pod warunkiem instalacji w obudowach o minimalnym stopniu ochrony IP54 oraz zgodności z normami IEC 60079-0 i IEC 60079-7; należy również przestrzegać zakresu temperatur pracy od -40 °C do +80 °C.
