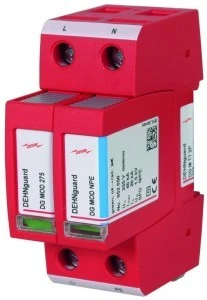

Ogranicznik przepięć Typ 2 2P 20kA 1,5kA DEHNguard M TT 2P 275 952110
Ogranicznik przepięć DEHNguard M TT 2P 275 to modułowy ogranicznik klasy Typ 2 przeznaczony do jednofazowych sieci TT i TN; pełni funkcję ochrony urządzeń elektrycznych przed przepięciami pochodzącymi z impulsów atmosferycznych i zakłóceń udarowych. Przeznaczony do montażu w rozdzielnicach na szynie DIN 35 mm, w wykonaniu 2-biegowym (2 moduły).
Cechy techniczne
- Napięcie znamionowe AC (Un): 230 V
- Maksymalne napięcie trwałej pracy (Uc): 275 V
- Znamionowy prąd wyładowczy (impuls 8/20 µs): 40 kA
- Poziom ochrony L–N: 1,5 kV
- Poziom ochrony N–PE: 1,5 kV
- Liczba biegunów: 2 (2P)
- Typ: Typ 2 (SPD klasy II)
- Sposób montażu: szyna montażowa DIN 35 mm, zajmuje 2 moduły
- Przekrój przewodu przyłączanego (elastyczny, wielodrutowy): do 25 mm2
- Przekrój przewodu sztywnego (jednodrutowy/wielodrutowy): do 35 mm2
- Sygnalizacja zadziałania: optyczna (wskazanie stanu modułu ochronnego)
- Konstrukcja: modułowa, wymienne moduły ochronne; materiał obudowy termoplastyczny
- Zakres temperatur pracy: od -40 °C do +80 °C (zgodnie z kartą produktu)
- Liczba portów SPD: 1 (moduł ochronny dla obwodu L–N/N–PE)
- Stopień ochrony (w stanie zainstalowanym): IP20
Zastosowanie produktu
- Ochrona aparatów i odbiorników w jednofazowych instalacjach TT i TN: rozdzielnice mieszkaniowe, biurowe oraz lekkie instalacje przemysłowe.
- Montaż w rozdzielnicach głównych i lokalnych na szynie DIN 35 mm jako urządzenie punktowe (linie zasilające z możliwością odprowadzania udarów do 40 kA).
- Stosowanie tam, gdzie wymagane jest zachowanie poziomu ochrony L–N i N–PE na poziomie 1,5 kV oraz możliwość szybkiej wymiany modułów ochronnych bez wymiany całej obudowy.
- W systemach wymagających optycznej sygnalizacji stanu modułu oraz pracy w szerokim zakresie temperatur (–40 °C do +80 °C).
