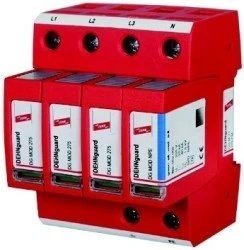

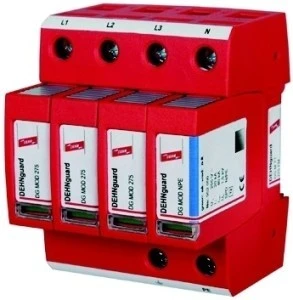

Ogranicznik przepięć C Typ 2 4P 20kA 1,5kV DEHNguard M TT 275 FM 952315
Ogranicznik przepięć DEHNguard M TT 275 FM 952315 to modułowy ogranicznik klasy Typ 2 przeznaczony do ochrony instalacji niskiego napięcia w układach TT i TNS przed przepięciami przejściowymi. Stosowany w tablicach rozdzielczych jako element ochrony przed przepięciami przychodzącymi z sieci zasilającej.
Cechy techniczne
- Znamionowe napięcie pracy AC: 275 V; maksymalne napięcie trwałej pracy (Uc): 275 V
- Typ ochrony: Typ 2 zgodny z PN-EN 61643-11
- Znamionowy prąd wyładowczy (Ipk 8/20 μs): 20 kA
- Poziom ochrony (Up) L-N: 1,25 kV; Up L-PE / N-PE: 1,5 kV
- Czas zadziałania L-N: ≤ 25 ns (wartość typowa z dokumentacji producenta)
- Bieguny: 3
- Wymiary montażowe: 4 moduły, montaż na szynie DIN 35 mm
- Przyłącza przewodów elastycznych (wielodrutowych): 1,5–25 mm²
- Przyłącza przewodów sztywnych (jednodrutowych): 1,5–35 mm²
- Sygnalizacja zadziałania na urządzeniu: akustyczna; brak styku do zdalnej sygnalizacji
- Masa: ~415,3 g (wartość z dokumentacji producenta)
Zastosowanie produktu
- Ochrona instalacji niskiego napięcia w systemach sieci TT i TNS — montaż w rozdzielnicach głównych i wtórnych.
- Zabezpieczenie obwodów zasilania urządzeń elektrycznych przed przepięciami atmosferycznymi i przewodowymi.
- Stosowanie w instalacjach przemysłowych i budynkach użyteczności publicznej jako element warstwy ochrony przeciwprzepięciowej.
- Możliwość zastosowania w zasilaniu trakcyjnym o częstotliwości 16,7 Hz (zgodnie z dokumentacją producenta).
