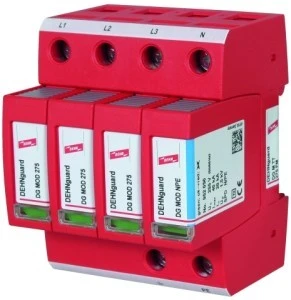

Ogranicznik przepięć Typ T2 4P 15kA 0,7kV DEHNguard M TT 150 FM 952328
Ogranicznik przepięć DEHNguard M TT 150 FM to czterobiegunowe urządzenie typu 2 przeznaczone do ochrony instalacji w układzie TT. Stosowany jest jako ochrona wtórna w rozdzielnicach dla zabezpieczenia odbiorników przed przepięciami atmosferycznymi i łączeniowymi.
Cechy techniczne
- Typ ochrony: Typ 2 (klasa II), układ sieci: TT; czterobiegunowy (4P).
- Znamionowe napięcie AC: 120 V; maksymalne napięcie trwałej pracy AC (Uc): 150 V.
- Znamionowy prąd wyładowczy (8/20) Ipeak: 40 kA.
- Poziom ochrony: L–N ≤ 0,7 kV; N–PE ≤ 1,5 kV.
- Montaż: szyna montażowa DIN 35 mm; rozmiar: 4 moduły.
- Przyłącza przewodów: przewód elastyczny (wielodrutowy) do 25 mm2; przewód sztywny (jednodrutowy/wielodrutowy) do 35 mm2.
- Sygnalizacja: optyczna sygnalizacja stanu na urządzeniu oraz styk do zdalnej sygnalizacji.
- Zakres temperatur pracy: -40 °C do +80 °C; obudowa z tworzywa termoplastycznego; urządzenie gotowe do podłączenia.
- Masa netto: 390,4 g.
Zastosowanie produktu
- Ochrona głównych i odbiorczych rozdzielnic w instalacjach z układem TT — montaż bezpośrednio na szynie DIN 35 mm w tablicy rozdzielczej.
- Zabezpieczenie wrażliwych odbiorników elektronicznych, sterowników i urządzeń automatyki przed przepięciami atmosferycznymi i łączeniowymi.
- Stosowanie jako ogranicznik wtórny w układach ochrony przepięciowej, instalowany możliwie blisko punktu wejścia zasilania do obiektu lub rozdzielnicy.
- Integracja z systemami monitoringu stanu ochrony przy użyciu styku do zdalnej sygnalizacji.
