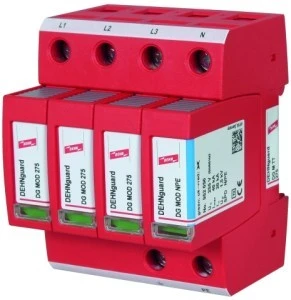

Ogranicznik przepięć Typ T2 4P 15kA 0,7kV DEHNguard M TT 150 952323
Ogranicznik DEHNguard M TT 150 to modułowe urządzenie ochrony przeciwprzepięciowej typu 2 przeznaczone do instalacji niskiego napięcia w układzie TT; stosowany na rozdzielnicach jako ochrona przed przepięciami atmosferycznymi i przemysłowymi. Produkt projektowany jest do montażu na szynie DIN 35 mm i współpracy z urządzeniami końcowymi w instalacjach jednofazowych/układach TT.
Cechy techniczne
- Typ ochrony: Typ 2 (PN-EN 61643-11, klasa II) — ogranicznik serwisowy modularny.
- Bieguny: 4 (L1, L2, L3, N) — zastosowanie w układzie sieciowym TT.
- Znamionowe napięcie AC: 120 V; maksymalne napięcie trwałej pracy (Uc): 150 V.
- Znamionowy prąd wyładowczy (wartość szczytowa 8/20): 40 kA.
- Poziom ochrony (L-N): 0,7 kV; poziom ochrony (N-PE): 1,5 kV.
- Montaż: szyna montażowa DIN 35 mm; obudowa z materiału termoplastycznego, stopień ochrony IP20.
- Rozmiar: 4 moduły; przewody przyłączane: elastyczny do 25 mm2, przewód sztywny do 35 mm2.
- Sygnalizacja: optyczny wskaźnik zadziałania umożliwiający szybką identyfikację uszkodzonego modułu.
Zastosowanie produktu
- Ochrona głównych rozdzielnic budynków mieszkalnych i obiektów przemysłowych w układzie TT przed przepięciami atmosferycznymi i zakłóceniami sieciowymi.
- Instalacja przy wejściu zasilania do budynku jako element koordynacji energetycznej z urządzeniami końcowymi (ochrona końcowych obwodów i wrażliwych odbiorników).
- Stosowanie w rozdzielnicach modułowych – wymienna konstrukcja modułowa ułatwia serwis i wymianę uszkodzonych elementów bez wymiany całej listwy.
- Zastosowanie w instalacjach wymagających przyłączenia przewodów o dużych przekrojach (do 35 mm2 przewód sztywny) i montażu na standardowej szynie 35 mm.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak rozpoznać, że moduł DEHNguard M TT 150 wymaga wymiany?
Ogranicznik posiada optyczny wskaźnik zadziałania; zmiana stanu wskaźnika sygnalizuje uszkodzenie modułu i konieczność jego wymiany. Urządzenie ma konstrukcję serwisową — uszkodzony moduł należy wymienić na nowy zgodny typ.
