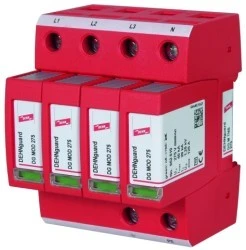

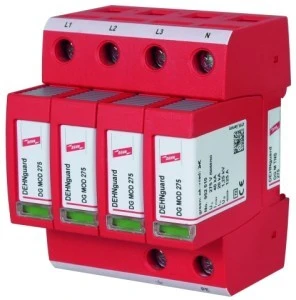

Ogranicznik przepięć Typ T2 4P 15kA 0,7kV DEHNguard M TNS 150 952403
Ogranicznik przepięć DEHNguard M TNS 150 to modułowy ogranicznik klasy Typ 2 przeznaczony do ochrony układów TN-S w rozdzielnicach wewnętrznych. Urządzenie zabezpiecza linie 4-biegunowe (L1,L2,L3,N) oraz połączenia N–PE przed przemijalnymi przepięciami.
Charakterystyka techniczna
- Typ: ogranicznik przepięć Typ 2, konstrukcja modułowa, 4 bieguny
- Układ sieci: TN-S
- Napięcie znamionowe AC: 120 V; maksymalne napięcie trwałej pracy (Uc): 150 V AC
- Znamionowy prąd wyładowczy (8/20) Iimp: 40 kA
- Poziom ochrony (ochrona przepięciowa): L–N = 0,7 kV, N–PE = 0,7 kV
- Sygnalizacja zadziałania: optyczna (wskazanie uszkodzenia modułu ochronnego)
- Montaż: szyna montażowa DIN 35 mm; zajmuje 4 moduły
- Zaciski przyłączeniowe: przewód elastyczny do 25 mm²; przewód sztywny do 35 mm²
- Czas zadziałania: ≤ 25 ns; wytrzymałość zwarciowa: 50 kA
- Stopień ochrony: IP20; obudowa z termoplastu; zakres pracy: −40 °C do +80 °C
- Konstrukcja: dostarczany z podstawą i wymiennymi modułami ochronnymi; masa netto ~417,2 g
Zastosowanie produktu
- Ochrona głównych i pomocniczych rozdzielnic elektrycznych w obiektach komercyjnych i przemysłowych pracujących w układzie TN‑S
- Zabezpieczenie obwodów zasilających urządzenia automatyki, serwery, systemy teleinformatyczne i instalacje o krytycznym znaczeniu
- Montaż w nowych i modernizowanych rozdzielnicach na szynie DIN 35 mm
- Stosowanie jako część warstwy ochrony przepięciowej na poziomie rozdzielnicy głównej lub podrozdzielnic
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jakie przekroje przewodów można podłączyć do tego ogranicznika?
Do zacisków ogranicznika DEHNguard M TNS 150 można podłączyć przewody elastyczne (wielodrutowe) do 25 mm² oraz przewody sztywne (jednodrutowe) do 35 mm².
- Czy moduły ochronne w tym ograniczniku są wymienne i jak rozpoznać zadziałanie?
Tak — urządzenie jest dostarczane z podstawą i wymiennymi modułami ochronnymi; optyczna sygnalizacja na module wskazuje zadziałanie i umożliwia identyfikację modułu przeznaczonego do wymiany.
