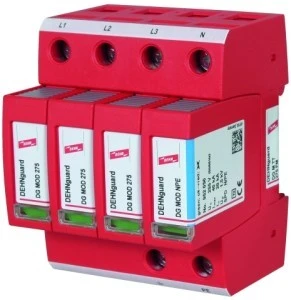

Ogranicznik przepięć Typ T2 4P 20kA 1,5kV DEHNguard M TT 320 FM 952325
Ogranicznik przepięć DEHNguard M TT 320 FM 952325 to czterobiegunowy ogranicznik przepięć typu 2 przeznaczony do zabezpieczania instalacji elektrycznych w układach TT; stosowany w rozdzielnicach głównych i podrzędnych w budownictwie mieszkaniowym, komercyjnym i przemysłowym.
Cechy techniczne
- Typ: ogranicznik przepięć Typ 2 (klasa II), konstrukcja 4P (cztery bieguny).
- Znamionowe napięcie sieci AC: 230 V (faza–neutrum), maksymalne napięcie trwałej pracy (Uc): 320 V AC.
- Znamionowy prąd wyładowczy (impuls 8/20 µs) – wartość szczytowa: 40 kA.
- Poziom ochrony (residual voltage): L–N = 1,5 kV; N–PE = 1,5 kV.
- Sygnalizacja zadziałania: optyczna bezpośrednio na ograniczniku; wyposażony w styk do zdalnej sygnalizacji.
- Montaż: szyna montażowa DIN 35 mm.
- Przekrój przewodu przyłączanego: przewody giętkie (wielodrutowe) do 25 mm²; przewody sztywne (jednodrutowe/multidrutowe) do 35 mm².
- Rozmiar modułu: zajmuje 4 moduły na szynie DIN.
- Przeznaczenie sieciowe: zaprojektowany dla układów TT; konstrukcja modułowa pozwala na stosowanie również w układach TN-S (zgodnie z kartą techniczną producenta).
Zastosowanie produktu
- Ochrona instalacji wejściowych i obwodów dystrybucyjnych w rozdzielnicach głównych i podsieciach.
- Ochrona urządzeń elektronicznych i sterujących przed przepięciami atmosferycznymi i łączeniowymi.
- Stosowanie w instalacjach budynków mieszkalnych, obiektów komercyjnych i zakładów przemysłowych wyposażonych w układ uziemienia TT.
- Integracja z systemami alarmowymi i monitoringiem rozdzielnicy dzięki stykowi do zdalnej sygnalizacji zadziałania.
- Montaż bezpośrednio na szynie DIN 35 mm w standardowych rozdzielnicach modułowych.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy ogranicznik DEHNguard M TT 320 można stosować w instalacji 230/400 V? Tak — produkt jest przeznaczony do pracy w systemie 230/400 V (faza–neutrum 230 V); maksymalne napięcie trwałej pracy Uc wynosi 320 V AC, dlatego instalacja nie powinna przekraczać tej wartości ciągłego napięcia.
- Czy sygnalizacja zadziałania umożliwia zdalne monitorowanie stanu ogranicznika? Tak — urządzenie posiada optyczną sygnalizację na obudowie oraz dodatkowy styk do zdalnej sygnalizacji, który można podłączyć do systemu monitoringu lub sterowania rozdzielnicy zgodnie z instrukcją producenta.
