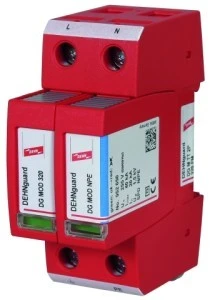

Ogranicznik przepięć Typ T2 2P 20kA 1,5kA DEHNguard M TT 2P 275 FM 952115
Ogranicznik przepięć DEHNguard M TT 2P 275 FM to dwubiegunowe urządzenie ochronne klasy Typ 2 przeznaczone do montażu w rozdzielnicach niskiego napięcia w celu ograniczenia przepięć między przewodami fazowymi a ochronnym/neutralnym. Stosowany w instalacjach 230 V AC w celu obniżenia poziomu napięcia resztkowego na chronionych obwodach.
Cechy techniczne
- Norma i typ: PN‑EN 61643‑11, Typ 2 / klasa II
- Model: DEHNguard M TT 2P 275 FM (952115), konfiguracja 2P (dwa bieguny)
- Znamionowe napięcie AC: 230 V; maksymalne napięcie trwałej pracy AC (Uc): 275 V
- Znamionowy prąd wyładowczy (8/20 μs) – wartość szczytowa: 40 kA
- Poziom ochrony (L–N): 1,5 kV; poziom ochrony (N–PE): 1,5 kV
- Sygnalizacja: optyczna lokalna; styk do zdalnej sygnalizacji: tak
- Montaż: szyna DIN 35 mm; przeznaczony do montażu wewnętrznego, stopień ochrony IP20
- Wymiary i masa: rozmiar 2 moduły; masa netto ok. 228,1 g
- Przekroje przyłączane przewodów: przewód elastyczny do 25 mm²; przewód sztywny do 35 mm²
- Zintegrowane dobezpieczenie: nie
- Funkcjonalność dodatkowa: kompatybilny z systemem kontrolno‑odłączającym; dostępne akcesoria łączeniowe (krzyżowe, równoległe, T‑kształtne)
Zastosowanie produktu
- Ochrona rozdzielnic i obwodów końcowych przed przepięciami atmosferycznymi i łączeniowymi w instalacjach 230 V AC.
- Montaż w szafach i rozdzielnicach budynków mieszkalnych, biurowych i obiektów przemysłowych jako element warstwy ochrony Typ 2.
- Integracja z systemami nadzoru stanu urządzeń rozdzielczych – wykorzystanie styku do zdalnej sygnalizacji do alarmowania o zadziałaniu.
- Zastosowanie tam, gdzie wymagany jest ograniczony poziom przepięcia L–N i N–PE do około 1,5 kV przy standardowych instalacjach 230 V.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy ogranicznik DEHNguard M TT 2P 275 FM ma zintegrowane dobezpieczenie?
Nie — urządzenie nie posiada zintegrowanego dobezpieczenia. Należy przewidzieć odpowiednie zabezpieczenie nadprądowe/upstream (bezpiecznik lub wyłącznik) zgodnie z projektem instalacji i instrukcją producenta.
- Jak wykorzystać styk do zdalnej sygnalizacji w DEHNguard M TT 2P 275 FM?
Ogranicznik jest wyposażony w styk pomocniczy do zdalnej sygnalizacji stanu (informacja o zadziałaniu). Styk należy podłączyć do systemu monitoringu rozdzielnicy zgodnie ze schematem i instrukcją producenta, aby otrzymywać sygnał alarmowy o konieczności wymiany modułu.
