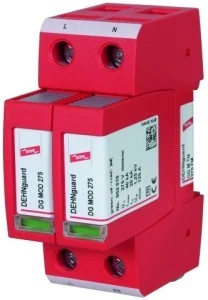

Ogranicznik przepięć Typ T2 2P 15kA 0,7kV DEHNguard M TN 150 FM 952206
Ogranicznik przepięć przeznaczony do ochrony jednofazowych sieci TN; stosowany w modułowych rozdzielnicach niskiego napięcia do zabezpieczenia L-PE i N-PE oraz do zdalnej sygnalizacji stanu urządzenia.
Cechy techniczne
- Typ: Typ 2 (ogranicznik przepięć do instalacji końcowej/ochrony budynkowej)
- Bieguny: 2 (2P)
- Znamionowe napięcie AC (Un): 120 V
- Maksymalne napięcie trwałej pracy AC (Uc): 150 V
- Poziom ochrony L-PE / N-PE: 0,7 kV
- Znamionowy prąd wyładowczy (8/20) — wartość szczytowa: 40 kA
- Sygnalizacja stanu: wskaźnik optyczny na urządzeniu oraz styk do zdalnej sygnalizacji
- Konstrukcja: modułowa z warystorami i systemem Thermo Dynamic Control (karta produktowa)
- Montaż: szyna montażowa DIN 35 mm
- Rozmiar montażowy: 2 moduły na szynie
- Przekrój przewodu przyłączanego: elastyczny (wielodrutowy) do 25 mm²; przewód sztywny do 35 mm²
- Przeznaczenie sieci: jednofazowe sieci TN
Zastosowanie produktu
- Ochrona instalacji i odbiorników w jednofazowych rozdzielnicach TN przed przepięciami udarowymi i przemysłowymi.
- Montaż w rozdzielnicach budynków mieszkalnych, komercyjnych i obiektach przemysłowych na szynie DIN 35 mm.
- Zastosowanie tam, gdzie wymagana jest sygnalizacja zdalna stanu ogranicznika (styk do integracji z systemem nadzoru).
- W układach, gdzie wymagany poziom ochrony L-PE/N-PE do 0,7 kV oraz ciągłość pracy do 150 V AC.
