Ogranicznik przepięć C Typ 2 PV 1000V DC 5P 12,5kA 4kV do ochrony dwóch wejść MPP DEHNguard M PV2 SCI 1000 952514

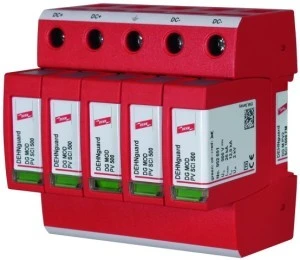

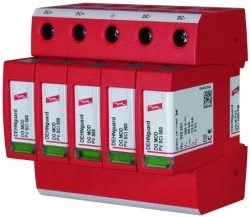

Ogranicznik przepięć DEHNguard M PV2 SCI 1000 to pięciobiegunowy (5P) ogranicznik klasy C (Typ 2) przeznaczony do ochrony dwóch wejść MPP w instalacjach fotowoltaicznych. Produkt zabezpiecza przed przepięciami udarowymi i przepięciami łączeniowymi na stronie DC instalacji PV do 1000 V.
Cechy techniczne
- Typ: ogranicznik klasy C (Typ 2) zaprojektowany do zastosowań fotowoltaicznych.
- Maksymalne napięcie trwałej pracy DC (Uc): 1000 V.
- Maksymalne napięcie instalacji fotowoltaicznej: 1000 V DC.
- Liczba biegunów: 5 (5P), przystosowany do ochrony dwóch wejść MPP.
- Znamionowy prąd wyładowczy (impuls 8/20 μs) Ipk: 25 kA.
- Poziom ochrony (Up): 4 kV.
- Wytrzymałość zwarciowa do 10 kA.
- Montaż: szyna montażowa DIN 35 mm; szerokość montażowa: 5 modułów; gotowy do podłączenia.
- Przekroje przewodów: przewód elastyczny (wielodrutowy) do 25 mm2; przewód sztywny (jednodrutowy) do 35 mm2.
- Sygnalizacja: optyczny wskaźnik zadziałania na urządzeniu; dostępny styk do zdalnej sygnalizacji.
- Technologia SCI zapewniająca separację elektryczną pomiędzy układami ochrony.
- Stopień ochrony: IP20 — przeznaczony do montażu wewnętrznego.
Zastosowanie produktu
- Ochrona wejść DC inwerterów oraz skrzynek łączeniowych stringów w instalacjach fotowoltaicznych (systemy do 1000 V DC).
- Montaż wewnątrz rozdzielnic i skrzynek łączeniowych na szynie DIN 35 mm; dedykowany do zabudowy w obudowach zapewniających wymagane warunki środowiskowe (IP20).
- Zastosowanie w instalacjach dachowych, naziemnych oraz komercyjnych i przemysłowych z dwoma wejściami MPP, wymagających separacji i monitoringu stanu ochrony (optyczna sygnalizacja oraz styk zdalnej sygnalizacji).
