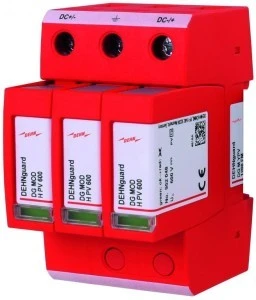

Ogranicznik przepięć Typ T2 20kA do instalacji PV do 1200 V DC DEHNguard M 952565
Ogranicznik przepięć Typ T2 DEHNguard M 952565 to modułowy wyrównawczy ogranicznik przeznaczony do ochrony instalacji fotowoltaicznych po stronie DC. Produkt zabezpiecza łańcuchy stringowe i wejścia falowników przed przepięciami udarowymi oraz jest zaprojektowany do montażu w rozdzielnicach DC.
Cechy techniczne
- Typ urządzenia: ogranicznik przepięć Typ T2 (modułowy).
- Maksymalne napięcie systemowe PV: 1170 V DC.
- Wytrzymałość zwarciowa (Iscw): 10 kA (wartość zgodna z kartą produktu dla nr kat. 952 565).
- Czas zadziałania: ≤ 25 ns.
- Poziom ochrony napięciowej (Up): ≤ 4 kV.
- System monitorowania stanu: Thermo Dynamic Control (kontrola termiczna elementów wewnętrznych).
- Montaż: szyna montażowa 35 mm (DIN), obudowa z czerwonego termoplastu, stopień ochrony IP20.
- Zakres temperatur pracy: od -40°C do +80°C.
- Masa: około 322 g; wymagane krótkie i proste połączenia przewodów zgodnie z zaleceniami montażowymi.
Zastosowanie produktu
- Ochrona ciągów stringowych w instalacjach fotowoltaicznych (po stronie DC) — montaż w skrzynkach łączeniowych i rozdzielnicach DC.
- Zabezpieczenie wejść falowników i przekształtników przed przepięciami udarowymi.
- Stosowanie w instalacjach dachowych i naziemnych o maksymalnym napięciu systemowym nieprzekraczającym 1170 V DC.
- Montaż przez wykwalifikowany personel z zachowaniem krótkich połączeń DC; w pomieszczeniach o podwyższonej wilgotności zaleca się stosowanie dodatkowych osłon izolacyjnych.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy ogranicznik przepięć Typ T2 DEHNguard M 952565 nadaje się do instalacji oznaczonych jako 1200 V DC?
Karta produktu określa maksymalne napięcie systemowe na 1170 V DC; dla systemów faktycznie pracujących przy 1200 V DC należy dobrać urządzenie o wyższym znamionowym napięciu pracy.
- Gdzie najlepiej zamontować ten ogranicznik w instalacji PV i jakie są wymagania montażowe?
Zaleca się montaż na szynie 35 mm w skrzynce łączeniowej lub rozdzielnicy DC jak najbliżej wejścia falownika lub punktu łączenia stringów; stosować krótkie, proste przewody oraz instalację przez wykwalifikowany personel.
