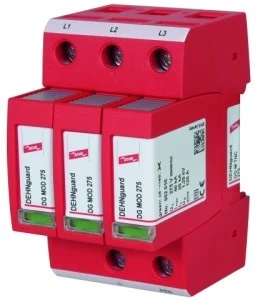

Ogranicznik przepięć Typ T2 3P 20kA 1,75kV DEHNguard M TNC 385 952314
Ogranicznik przepięć DEHNguard M TNC 385 to trójpolowy moduł typu 2 przeznaczony do ochrony instalacji i urządzeń w układzie TN-C. Urządzenie służy do ograniczania przepięć przejściowych w rozdzielnicach wewnętrznych przy napięciu znamionowym 230 V.
Cechy techniczne
- Znamionowe napięcie AC: 230 V
- Maksymalne napięcie trwałej pracy (UC): 385 V
- Poziom ochrony (Up): 1,75 kV
- Znamionowy prąd wyładowczy (8/20) Iimp: 40 kA
- Typ: Typ 2 (ochrona przeciwprzepięciowa przydystrybucyjna)
- Bieguny: 3 (3P) — wersja do sieci trójfazowych
- Układ sieci: TN-C
- Montaż: szyna montażowa DIN 35 mm, szerokość: 3 moduły
- Przekrój przewodu przyłączanego: elastyczny (wielodrutowy) do 25 mm2; przewód sztywny do 35 mm2
- Sygnalizacja zadziałania: optyczna, ułatwiająca identyfikację modułu wymagającego wymiany
- Zakres temperatur pracy: od -40°C do +80°C
Zastosowanie produktu
- Ochrona rozdzielnic budynków handlowych, przemysłowych i wielorodzinnych w układach TN-C
- Montaż na szynie DIN 35 mm w rozdzielnicach głównych i pomocniczych
- Ochrona urządzeń w instalacjach trójfazowych: sterowniki, falowniki, aparatura kontrolno-pomiarowa
- Stosowany jako ochrona przeciwprzepięciowa klasy Typ 2 na poziomie dystrybucji wewnętrznej
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak interpretować sygnalizację optyczną urządzenia?
Optyczny wskaźnik informuje o zadziałaniu modułu — zmiana stanu wskaźnika pozwala szybko zlokalizować element wymagający wymiany lub serwisu, co przyspiesza pracę konserwacyjną w rozdzielnicy.
- Jakie przekroje przewodów mogę zastosować przy podłączeniu tego ogranicznika?
Dla przewodów giętkich (wielodrutowych) maksymalny przekrój wynosi 25 mm2, dla przewodów sztywnych do 35 mm2; dobór przewodu należy wykonać zgodnie z przekrojami dostępnymi w rozdzielnicy i zasadami montażu na szynie DIN 35 mm.
