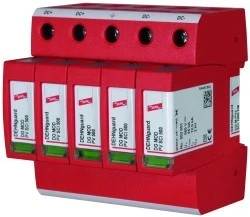

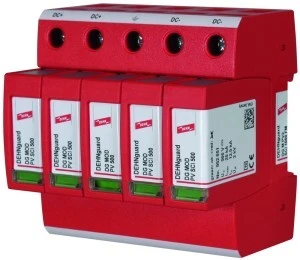

Ogranicznik przepieć C Typ 2 PV 1000V DC 5P 12,5kA 4kV do ochrony dwóch wejść MPP DEHNguard M PV2 SCI 1000 FM 952519
DEHNguard M PV2 SCI 1000 FM to ogranicznik przepięć klasy Typ 2 przeznaczony do instalacji fotowoltaicznych DC o maksymalnym napięciu pracy 1000 V. Urządzenie w układzie modułowym zabezpiecza dwa wejścia MPP i przeznaczone jest do montażu w rozdzielnicach PV oraz skrzynkach łączeniowych.
Cechy techniczne
- Maksymalne napięcie trwałej pracy DC: 1000 V
- Maksymalne napięcie instalacji fotowoltaicznej: 1000 V
- Typ ogranicznika: Typ 2 (przepięcia przemijające w instalacjach PV)
- Znamionowy prąd wyładowczy (8/20): 25 kA
- Całkowity prąd wyładowczy: 40 kA
- Poziom ochrony (Up): 4 kV
- Wytrzymałość zwarciowa: 10 kA
- Konstrukcja modułowa: 5 modułów (montaż na szynie DIN 35 mm)
- Sygnalizacja: optyczna lokalna oraz styki do zdalnej sygnalizacji
- Przekroje przyłączeniowe: elastyczny (wielodrutowy) do 25 mm2; przewód sztywny do 35 mm2
- Materiały odporne na wysokie temperatury; separacja elektryczna między obwodami
Zastosowanie produktu
- Ochrona dwóch wejść MPP w string-inwerterach i skrzynkach łączeniowych (combiner box)
- Montaż w rozdzielnicach fotowoltaicznych na szynie 35 mm
- Zabezpieczenie przed przepięciami atmosferycznymi i łączeniowymi w instalacjach PV do 1000 V DC
- Stosowanie tam, gdzie wymagana jest zdalna sygnalizacja zadziałania oraz lokalna informacja o stanie urządzenia
