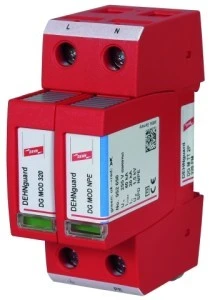

Ogranicznik przepięć Typ T2 2P 20kA 1,5kA DEHNguard M TT 2P 320 FM 952135
Ogranicznik przepięć DEHNguard M TT 2P 320 FM to modułowy ogranicznik typu 2 przeznaczony do jednofazowych instalacji TT; stosowany do ochrony urządzeń i instalacji niskiego napięcia przed przepięciami przejściowymi i indukowanymi. Urządzenie montuje się na szynie DIN 35 mm i integruje z rozdzielnicami modularnymi.
Cechy techniczne
- Typ: ogranicznik przepięć klasy II (Typ 2) przeznaczony do sieci TT
- Liczba biegunów: 2 (2P)
- Znamionowe napięcie AC: 230 V; maksymalne napięcie trwałej pracy AC (Uc): 320 V
- Znamionowy prąd wyładowczy — wartość szczytowa (8/20): 40 kA
- Poziom ochrony L–N: 1,5 kV; Poziom ochrony N–PE: 1,5 kV
- Montaż: szyna montażowa DIN 35 mm; rozmiar: 2 moduły
- Przyłącza przewodów: przekrój przewodu elastycznego (wielodrutowego) do 25 mm²; przewodu sztywnego (jednodrutowego/wielodrutowego) do 35 mm²
- Sygnalizacja zadziałania: optyczna na urządzeniu
- Zdalna sygnalizacja: bezpotencjałowy (potencjałowo niezależny) zestyk przełączny
- Elementy ochronne: warystory z tlenku cynku
- Temperatura pracy: -40 °C do +80 °C
- Układ sieci: TT
Zastosowanie produktu
- Ochrona rozdzielnic głównych i innych rozdzielnic budynków mieszkalnych, komercyjnych i przemysłowych w instalacjach jednofazowych TT
- Zabezpieczenie urządzeń końcowych i obwodów przed przepięciami łączeniowymi i indukowanymi
- Integracja w systemach ochrony przepięciowej modułowej wraz z innymi ogranicznikami i elementami łączącymi (np. łączniki krzyżowe, łączniki T-kształtne)
- Monitorowanie stanu ochrony zdalnie poprzez bezpotencjałowy kontakt w celu integracji z systemem alarmowym lub nadrzędnym systemem nadzoru
