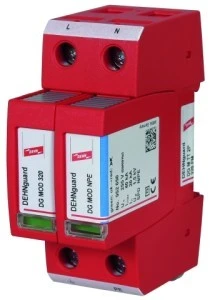

Ogranicznik przepięć Typ T2 2P 20kA 1,75kA DEHNguard M TT 2P 385 FM 952116
Ogranicznik przepięć DEHNguard M TT 2P 385 FM 952116 jest modułowym urządzeniem typu 2 przeznaczonym do ochrony jednofazowych instalacji elektrycznych (TT i TN) przed przepięciami przemijającymi; znajduje zastosowanie w rozdzielnicach na szynie DIN 35 mm w instalacjach budynków mieszkalnych i obiektów komercyjnych.
Cechy techniczne
- Układ sieci: TT (zgodny również z jednofazowymi sieciami TN zgodnie z kartą produktu).
- Liczba biegunów: 2 (L + N).
- Maksymalne napięcie trwałej pracy AC (Uc): 385 V.
- Znamionowe napięcie AC: 230 V.
- Znamionowy prąd wyładowczy — wartość szczytowa (8/20): 40 kA.
- Poziom ochrony L‑N: 1,75 kV; poziom ochrony N‑PE: 1,5 kV.
- Sposób montażu: szyna montażowa DIN 35 mm; szerokość: 2 moduły.
- Przyłącza przewodów: przekrój przewodu elastycznego do 25 mm2; przewodu sztywnego do 35 mm2.
- Sygnalizacja: optyczny wskaźnik stanu na urządzeniu oraz styk do zdalnej sygnalizacji zadziałania.
- Zakres temperatur pracy wskazany w karcie produktu: od -40 °C do +80 °C; stopień ochrony obudowy: IP20.
- Konstrukcja: modułowa DEHNguard M, masa i wymiary zgodne z dokumentacją producenta.
Zastosowanie produktu
- Ochrona odbiorników i układów zasilania w jednofazowych instalacjach TT i TN przed przepięciami atmosferycznymi i łączeniowymi.
- Montaż w tablicach rozdzielczych na szynie DIN 35 mm jako element ochrony typu 2 w układzie ochrony przepięciowej.
- Stosowanie tam, gdzie wymagana jest zdalna sygnalizacja stanu ogranicznika (integracja z systemem monitoringu lub alarmowym).
- Wykorzystanie w instalacjach budynków mieszkalnych, obiektów usługowych i przemysłowych w celu ograniczenia ryzyka uszkodzeń urządzeń zasilanych napięciem 230 V.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy ogranicznik DEHNguard M TT 2P 385 FM 952116 można stosować w instalacjach TN?
Tak. Karta produktu wskazuje przeznaczenie do jednofazowych sieci TT i TN; montaż i dobór urządzenia należy wykonać zgodnie z lokalnymi wymaganiami instalacyjnymi i zasadami koordynacji ochrony przepięciowej.
- Jakie przekroje przewodów mogę podłączyć do ogranicznika?
Dopuszczalne przekroje: przewód elastyczny (wielodrutowy) do 25 mm2 oraz przewód sztywny (jednodrutowy/wielodrutowy) do 35 mm2; użyć odpowiednich narzędzi i technik zaciskania zgodnie ze specyfikacją producenta.
