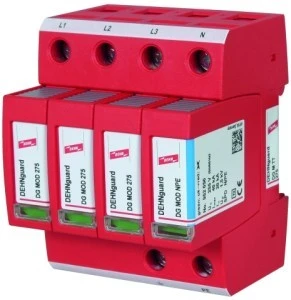

Ogranicznik przepięć Typ T2 4P 20kA 1,5kV DEHNguard M TT 320 952320
Ogranicznik przepięć DEHNguard M TT 320 to czterobiegunowy ogranicznik klasy Typ 2 przeznaczony do montażu na szynie DIN w instalacjach niskiego napięcia w układzie TT; stosowany jako ochrona przed przepięciami pochodzącymi z wyładowań atmosferycznych i zakłóceń przejściowych.
Cechy techniczne
- Zgodność z PN-EN 61643-11, typ 2 / klasa II.
- Napięcie znamionowe sieci AC: 230/400 V; maksymalne napięcie pracy (Uc) wg karty produktu: 320 V.
- Znamionowy prąd wyładowczy In (8/20) = 20 kA; wartość szczytowa impulsu (8/20) Iimp = 40 kA.
- Poziom ochrony: L–N = 1,75 kV; N–PE = 1,5 kV.
- Czas zadziałania ≤ 25 ns; element czynny: tlenek cynku (ZnO).
- Bieguny: 4 (4P); układ sieci: TT; stopień ochrony: IP20; montaż na szynie DIN 35 mm.
- Rozmiar: 4 moduły; sygnalizacja zadziałania: optyczna; masa netto: 416,08 g.
- Przekrój przewodu przyłączanego: elastyczny (wielodrutowy) do 25 mm2; przewód sztywny do 35 mm2.
Zastosowanie
- Ochrona tablic rozdzielczych i odbiorników w instalacjach niskiego napięcia w układzie TT.
- Stosowanie jako ogranicznik główny lub liniowy w budynkach mieszkalnych, obiektach komercyjnych i przemysłowych (wewnętrzne rozdzielnice).
- Zastosowanie tam, gdzie wymagane są szybkie ograniczniki typu 2 do zabezpieczenia sprzętu elektronicznego i instalacji przeciwprzepięciowej.
- Montaż na standardowej szynie montażowej DIN 35 mm; wymaga połączenia z instalacją ochrony odgromowej/uziemieniem zgodnie z dokumentacją projektu.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jaki przekrój przewodu zastosować do podłączenia ogranicznika DEHNguard M TT 320?
Dla przewodów elastycznych (wielodrutowych) maksymalny dopuszczalny przekrój to 25 mm², dla przewodów sztywnych do 35 mm²; urządzenie montuje się na szynie DIN 35 mm.
