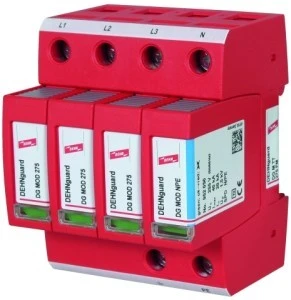

Ogranicznik przepięć Typ T2 4P 20kA 1,75kV DEHNguard M TT 385 FM 952316
Modułowy ogranicznik przepięć DEHNguard M TT 385 FM 952316 przeznaczony do ochrony instalacji w układach sieciowych TT i TNS; urządzenie typu 2, 4-biegunowe, montowane na szynie DIN 35 mm, gotowe do podłączenia w rozdzielnicach wewnętrznych.
Cechy techniczne
- Typ: ogranicznik przepięć klasy Typ 2 (PN-EN 61643-11)
- Liczba biegunów: 4 (4P) – ochrona L, N i ochrony przeciwprzepięciowej między N-PE
- Znamionowe napięcie AC: 230 V; maksymalne napięcie trwałej pracy (Uc): 385 V
- Znamionowy prąd wyładowczy (8/20 μs) – wartość szczytowa: 40 kA
- Poziom ochrony: L–N = 1,75 kV; N–PE = 1,5 kV
- Technologia ochrony: warystory z tlenku cynku (ZnO) z mechanizmem kontrolno-odłączającym
- Sygnalizacja: wskaźnik optyczny stanu oraz styk do zdalnej sygnalizacji zadziałania
- Montaż: szyna montażowa DIN 35 mm, rozmiar 4 moduły
- Przekroje przewodów przyłączanych: elastyczny (wielodrutowy) do 25 mm2; sztywny (jednodrutowy) do 35 mm2
- Stopień ochrony: IP20; przeznaczenie: instalacje wewnętrzne
- Masa urządzenia: około 436,1 g
Zastosowanie produktu
- Ochrona instalacji elektrycznych w rozdzielnicach głównych i grupowych w układach TT i TNS.
- Zabezpieczenie urządzeń końcowych i aparatury sterującej przed przepięciami atmosferycznymi i łączeniowymi.
- Stosowanie w obiektach mieszkalnych, komercyjnych i przemysłowych wymagających ochrony na poziomie Typ 2.
- Integracja z systemami monitoringu rozdzielnicy dzięki stykowi do zdalnej sygnalizacji zadziałania.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak postępować po zadziałaniu ogranicznika DEHNguard M TT 385 FM 952316?
Urządzenie wyposażone jest w mechanizm kontrolno-odłączający oraz wskaźnik optyczny; po zadziałaniu należy wyłączyć obwód, zweryfikować stan modułu przez wskaźnik i/lub styk zdalny, a uszkodzony moduł wymienić zgodnie z instrukcją producenta.
