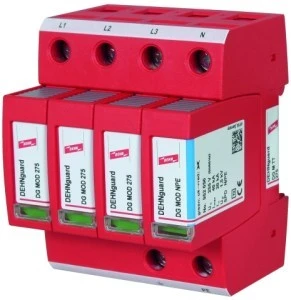

Ogranicznik przepięć Typ T2 4P 20kA 1,75kV DEHNguard M TT 385 952311
Ogranicznik przepięć DEHNguard M TT 385 952311 to modułowe urządzenie typu 2, przeznaczone do ochrony instalacji elektroenergetycznych w układach TT przed przepięciami atmosferycznymi i łączeniowymi. Produkt stosuje się w rozdzielnicach niskiego napięcia jako ochrona poszczególnych obwodów i systemów zasilania.
Cechy techniczne
- Układ i polaryzacja: 4 bieguny (4P), przeznaczony dla układów TT.
- Znamionowe napięcie AC: 230 V; maksymalne napięcie trwałej pracy AC Uc: 385 V.
- Znamionowy prąd wyładowczy (wartość szczytowa 8/20 µs): 40 kA (dane producenta dla serii DEHNguard modular).
- Poziom ochrony L–N: 1,75 kV; poziom ochrony N–PE: 1,5 kV.
- Sposób montażu: szyna montażowa DIN 35 mm; rozmiar: 4 moduły.
- Przekroje przyłączane: przewód elastyczny (wielodrutowy) do 25 mm2; przewód sztywny do 35 mm2.
- Sygnalizacja zadziałania: optyczna (wizualna sygnalizacja stanu urządzenia).
- Konstrukcja modułowa umożliwia integrację z listwami rozdzielczymi oraz stosowanie w konfiguracjach zabezpieczeń kombinowanych (np. jako ochrona warstwy T2).
Zastosowanie produktu
- Ochrona instalacji elektrycznych w budynkach mieszkalnych, użyteczności publicznej i obiektach przemysłowych przed przepięciami pochodzenia atmosferycznego i łączeniowego.
- Montaż w rozdzielnicach głównych i podrozdzielnicach na szynie DIN 35 mm jako ogranicznik typu 2 w systemie ochrony wielopoziomowej.
- Stosowanie w instalacjach z napięciem znamionowym 230/400 V, szczególnie w układach TT; konstrukcja modułowa pozwala na użycie także w konfiguracjach TNS zgodnie z projektem instalacji.
- Zastosowanie tam, gdzie wymagane są wyraźne wskaźniki zadziałania (optyczna sygnalizacja) oraz możliwość pracy z przewodami o dużych przekrojach do 35 mm2.
